Λεπτομέρειες προϊόντος

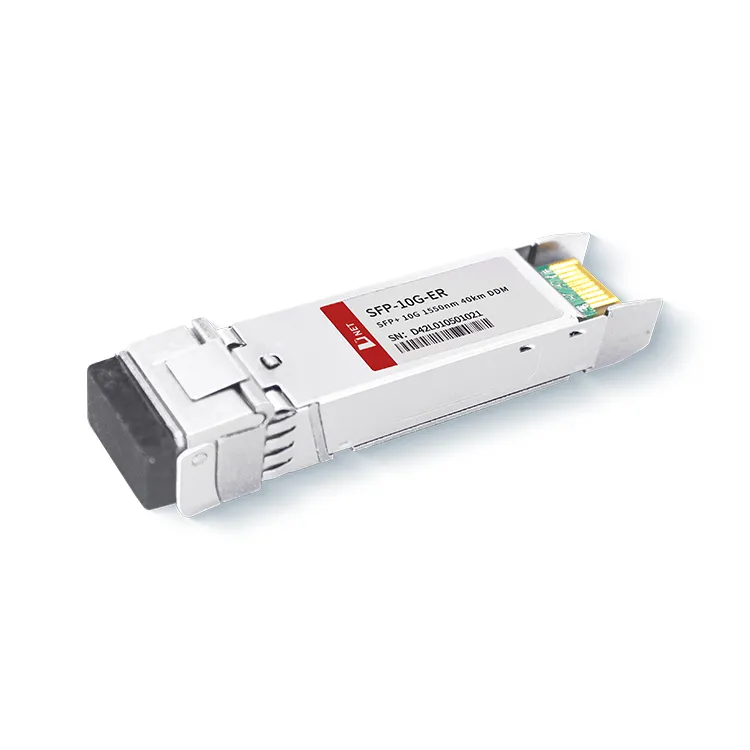

Η μονάδα πομποδέκτη 10G SFP+ ER 40KM διαθέτει μια ψηφιακή διαγνωστική λειτουργία που επιτρέπει την παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας της μονάδας και των παραμέτρων απόδοσης. Η μονάδα 10G 40KM 1310nm είναι ιδανική για μετάδοση οπτικών ινών και πληροί τις απαιτήσεις μετάδοσης δικτύου μεσαίας έως μεγάλης απόστασης του 10G Ethernet.
Δημοφιλείς Ετικέτες: SFP+10Μονάδα πομποδέκτη G 1310nm ER 40KM, Κίνα SFP+10G 1310nm ER 40KM μονάδα πομποδέκτη, κατασκευαστές, προμηθευτές, εργοστάσιο
Απόλυτες Μέγιστες Αξιολογήσεις
|
Παράμετρος |
Σύμβολο |
Ελάχ. |
Τυπικός |
Μέγ. |
Μονάδα |
|
|
Θερμοκρασία αποθήκευσης |
TS |
-40 |
+85 |
βαθμός |
||
|
Θερμοκρασία λειτουργίας θήκης |
Εμπορικός |
TA |
0 |
70 |
βαθμός |
|
|
Βιομηχανικός |
TA |
-40 |
+85 |
βαθμός |
||
|
Μέγιστη τάση τροφοδοσίας |
Vcc |
-0.5 |
4 |
V |
||
|
Σχετική Υγρασία |
RH |
0 |
85 |
% |
||
Ηλεκτρικά Χαρακτηριστικά
(TOP=0 έως 70 μοίρες, VCC=3.135 έως 3.465 Volt)
|
Παράμετρος |
Σύμβολο |
Ελάχ. |
Τυπικός |
Μέγ. |
Μονάδα |
Σημείωμα |
|
Τάση τροφοδοσίας |
Vcc |
3.135 |
3.465 |
V |
||
|
Ρεύμα ανεφοδιασμού |
Icc |
400 |
mA |
|||
|
Κατανάλωση ρεύματος |
P |
1.5 |
W |
|||
|
Τμήμα πομπού |
||||||
|
Διαφορική αντίσταση εισόδου |
Rσε |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC Voltage Tolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Διαφορική ταλάντευση τάσης εισόδου |
Vin, σελ |
180 |
700 |
mV |
2 |
|
|
Τάση απενεργοποίησης μετάδοσης |
VD |
2 |
Vcc |
V |
3 |
|
|
Τάση ενεργοποίησης μετάδοσης |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Τμήμα Δέκτη |
||||||
|
Ανοχή τάσης εξόδου ενός άκρου |
V |
-0.3 |
4 |
V |
||
|
Τάση διαφοράς εξόδου Rx |
Vo |
300 |
850 |
mV |
||
|
Χρόνος ανόδου και πτώσης εξόδου Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Σφάλμα LOS |
VΣφάλμα LOS |
2 |
VccΠΛΗΘΟΣ |
V |
5 |
|
|
LOS Normal |
VΚανόνας LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Σημείωμα
1. Συνδέστε απευθείας στον ακροδέκτη εισαγωγής δεδομένων TX. Σύζευξη AC από τον ακροδέκτη στο IC του προγράμματος οδήγησης λέιζερ.
2. Σύμφωνα με την έκδοση 3 του SFF-8431.0
3. Στα άκρα του διαφορικού στα 100 ohms.
Οπτικές Παράμετροι
(TOP=0 έως 70 μοίρες, VCC=3.135 έως 3.465 Volt)
|
Παράμετρος |
Σύμβολο |
Ελάχ. |
Τυπικός |
Μέγ. |
Μονάδα |
Σημείωμα |
|
Τμήμα πομπού |
||||||
|
Κεντρικό μήκος κύματος |
λt |
1530 |
1550 |
1565 |
nm |
|
|
φασματικό πλάτος |
△λ |
0.3 |
nm |
|||
|
Μέση Οπτική Ισχύς |
Pavg |
-1 |
+4 |
dBm |
1 |
|
|
Optical Power OMA |
Πόμα |
-2.1 |
dBm |
|||
|
Απενεργοποίηση λέιζερ |
Ποφ |
-30 |
dBm |
|||
|
Αναλογία εξαφάνισης |
ER |
6 |
dB |
|||
|
Ποινή διασποράς πομπού |
TDP |
3.0 |
dB |
2 |
||
|
Θόρυβος σχετικής έντασης |
Ριν |
-128 |
dB/Hz |
3 |
||
|
Ανοχή απωλειών οπτικής επιστροφής |
20 |
dB |
||||
|
Τμήμα Δέκτη |
||||||
|
Κεντρικό μήκος κύματος |
λr |
1260 |
1600 |
nm |
||
|
Ευαισθησία δέκτη |
Ιαπωνικό λεπτό |
-16 |
dBm |
4 |
||
|
Ευαισθησία σε στρες (OMA) |
Ιαπωνικό λεπτόST |
-14 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-27 |
- |
dBm |
||
|
Επιδόρπιο Los |
LOSD |
-17 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Παραφορτώνω |
Σάβ |
0 |
dBm |
5 |
||
|
Αντανάκλαση δέκτη |
Rrx |
-26 |
dB |
|||
Σημείωμα
1. Οι τιμές μέσης ισχύος είναι μόνο ενημερωτικές, σύμφωνα με το IEEE802.3ae.
2. Συνθήκες καταπονημένων δοκιμών δέκτη ανά IEEE802.3ae. Η δοκιμή CSRS απαιτεί η πλακέτα κεντρικού υπολογιστή να είναι συμβατή με το SFF-8431.
3. Υπερφόρτωση δέκτη που καθορίζεται στο OMA και υπό τη χειρότερη κατάσταση συνολικής πίεσης.
Πληροφορίες Παραγγελίας
|
Αριθμός ανταλλακτικού |
Περιγραφή |
|
SFP-10G-ER |
Μονάδα πομποδέκτη 10G SFP+ ER 40KM, Hot Pluggable, Duplex LC, +3.3V, 1310nm EML, Single mode |
FAQ
1. Ποιο είναι το εύρος του 10G ER SFP;
Α: Τα 10G 40KM 1310nm της D-NET μπορούν να μεταδώσουν έως και 40 χιλιόμετρα μέσω οπτικής ίνας μίας λειτουργίας. Χρησιμοποιείται ευρέως στο ανθρώπινο δίκτυο και στη μετάδοση σταθμών βάσης.
2. Ποια είναι η διαφορά μεταξύ 10GBASE-LR και ER;
Α: Το 10G-LR της D-net έχει απόσταση μετάδοσης 10 km σε οπτική ίνα single-mode με μήκος κύματος 1310nm. Η μονάδα SFP+ ER 40KM είναι έως και 40 km μέσω οπτικών ινών απλής λειτουργίας. Ζεύξεις μικρότερες από 20 km πρέπει να χαλάσουν λόγω ισχύος λέιζερ.
