Περιγραφή

Τεχνικές παράμετροι

Εφαρμογές

● Ethernet 10GBASE-ZR/ZW
● SONET OC-192/ SDH STM-64
● Κανάλι ινών 10G
● OTN OTU2e

Λεπτομέρειες προϊόντος

Η μονάδα πομποδέκτη 10G SFP+ ZR 80KM από την D-NET μετατρέπει μια σειριακή ροή ηλεκτρικών δεδομένων 10 Gb/s σε οπτικό σήμα εξόδου 10 Gb/s και αντίστροφα, μετατρέποντας ξανά ένα οπτικό σήμα εισόδου 10 Gb/s σε σειριακά ηλεκτρικά δεδομένα 10 Gb/s ρεύμα. Η μονάδα συμμορφώνεται με τον πλήρως συμβατό παράγοντα μορφής SFP, προσφέροντας δυνατότητα εντατικής σύνδεσης, διευκολύνοντας τις εύκολες αναβαθμίσεις σε οπτικές θύρες και διασφαλίζοντας χαμηλές εκπομπές ηλεκτρομαγνητικών παρεμβολών (EMI).

Δημοφιλείς Ετικέτες: SFP+10Μονάδα πομποδέκτη G ZR 1550nm 80km, Κίνα SFP+10G ZR 1550nm 80km μονάδα πομποδέκτη, κατασκευαστές, προμηθευτές, εργοστάσιο

Απόλυτες Μέγιστες Αξιολογήσεις

Παράμετρος		Σύμβολο	Ελάχ.	Τυπικός	Μέγ.	Μονάδα
Θερμοκρασία αποθήκευσης		T_S	-40		+85	βαθμός
Θερμοκρασία λειτουργίας θήκης	Εμπορικός	T_A	0		70	βαθμός
Θερμοκρασία λειτουργίας θήκης	Βιομηχανικός	T_A
Μέγιστη τάση τροφοδοσίας		Vcc	-0.5		4	V
Σχετική Υγρασία		RH	0		85	%

Ηλεκτρικά Χαρακτηριστικά

(TOP=0 έως 70 μοίρες, VCC=3.135 έως 3.465 Volt)

Παράμετρος	Σύμβολο	Ελάχ.	Τυπικός	Μέγ.	Μονάδα	Σημείωμα
Τάση τροφοδοσίας	Vcc	3.135		3.465	V
Ρεύμα ανεφοδιασμού	Icc			500	mA
Κατανάλωση ρεύματος	P			1.8	W
Τμήμα πομπού
Διαφορική αντίσταση εισόδου	R_σε		100		Ω	1
Tx Input Single Ended DC Voltage Tolerance (Ref VeeT)	V	-0.3		4	V
Διαφορική ταλάντευση τάσης εισόδου	Vin, σελ	180		700	mV	2
Τάση απενεργοποίησης μετάδοσης	V_D	2		Vcc	V	3
Τάση ενεργοποίησης μετάδοσης	V_EN	Vee		Vee+0.8	V
Τμήμα Δέκτη
Ανοχή τάσης εξόδου ενός άκρου	V	-0.3		4	V
Τάση διαφοράς εξόδου Rx	Vo	300		850	mV
Χρόνος ανόδου και πτώσης εξόδου Rx	Tr/Tf	30			ps	4
Σφάλμα LOS	V_{Σφάλμα LOS}	2		Vcc_ΠΛΗΘΟΣ	V	5
LOS Normal	V_{Κανόνας LOS}	Vee		Vee+0.8	V	5

Οπτικές Παράμετροι

(TOP=0 έως 70 μοίρες, VCC=3.135 έως 3.465 Volt)

Παράμετρος	Σύμβολο	Ελάχ.	Τυπικός	Μέγ.	Μονάδα	Σημείωμα
Τμήμα πομπού
Κεντρικό μήκος κύματος	λt	1530	1550	1565	nm
φασματικό πλάτος	△λ			0.3	nm
Μέση Οπτική Ισχύς	Pavg	0		+5	dBm	1
Optical Power OMA	Πόμα	-2.1			dBm
Απενεργοποίηση λέιζερ	Ποφ			-30	dBm
Αναλογία εξαφάνισης	ER	8.2			dB
Ποινή διασποράς πομπού	TDP			3.0	dB	2
Θόρυβος σχετικής έντασης	Ριν			-128	dB/Hz	3
Ανοχή απωλειών οπτικής επιστροφής		21			dB
Τμήμα Δέκτη
Κεντρικό μήκος κύματος	λr	1260		1600	nm
Ευαισθησία δέκτη	Ιαπωνικό λεπτό			-23	dBm	4
Ευαισθησία σε στρες (OMA)	Ιαπωνικό λεπτό_ST			-21	dBm	4
Los Assert	LOS_A	-34		-	dBm
Επιδόρπιο Los	LOS_D			-24	dBm
Los Hysteresis	LOS_H	0.5			dB
Παραφορτώνω	Σάβ	-7			dBm	5
Αντανάκλαση δέκτη	Rrx			-26	dB

Σημείωμα
1. Αντανάκλαση 12dB.
2. Οι τιμές μέσης ισχύος είναι μόνο ενημερωτικές, σύμφωνα με το IEEE802.3ae.
3. Ο αριθμός TWDP απαιτεί ο πίνακας κεντρικού υπολογιστή να είναι συμβατός με το SFF-8431. Το TWDP υπολογίζεται χρησιμοποιώντας τον κώδικα Matlab που παρέχεται στην ενότητα 68.6.6.2 του IEEE802.3ae.

Πληροφορίες Παραγγελίας

Αριθμός ανταλλακτικού	Περιγραφή
SFP-10G-ZR	Μονάδα πομποδέκτη 10G SFP+ ZR 80KM, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, Single mode

FAQ

1. Ποιο είναι το εύρος των 10G ZR;
Α: Για τα 10G 80KM 1550nm οπτικής ισχύς εξόδου και το μήκος κύματος (1550nm) επαληθεύονται σε αναλυτές οπτικού φάσματος. Η μέγιστη εμβέλεια 80km σε πραγματικό (μη προσομοιωμένο) καλώδιο ινών SMF, single mode.

2. Ποια είναι η διαφορά μεταξύ SFP ER και ZR;
A: Το SFP-10G-ER επιτυγχάνει απόσταση μετάδοσης έως και 40 km μέσω μιας οπτικής ίνας μίας λειτουργίας. Το SFP-10G-ZR έχει μήκος κύματος 1550 nm, υποστηρίζει απόσταση μετάδοσης έως και 80 km σε τυπική ίνα απλής λειτουργίας και χρησιμοποιείται ευρέως σε κανάλια 10GBASE-ZR / ZW Ethernet και 10G Fiber.

3. Ποιο είναι το εύρος ισχύος οπτικής μετάδοσης για 10G ZR SFP;
A: Η μέγιστη ισχύς οπτικής μετάδοσης της μονάδας 10G 80KM 1550nm της D-NET είναι 4,0 dBm και η ελάχιστη είναι 0 dBm.

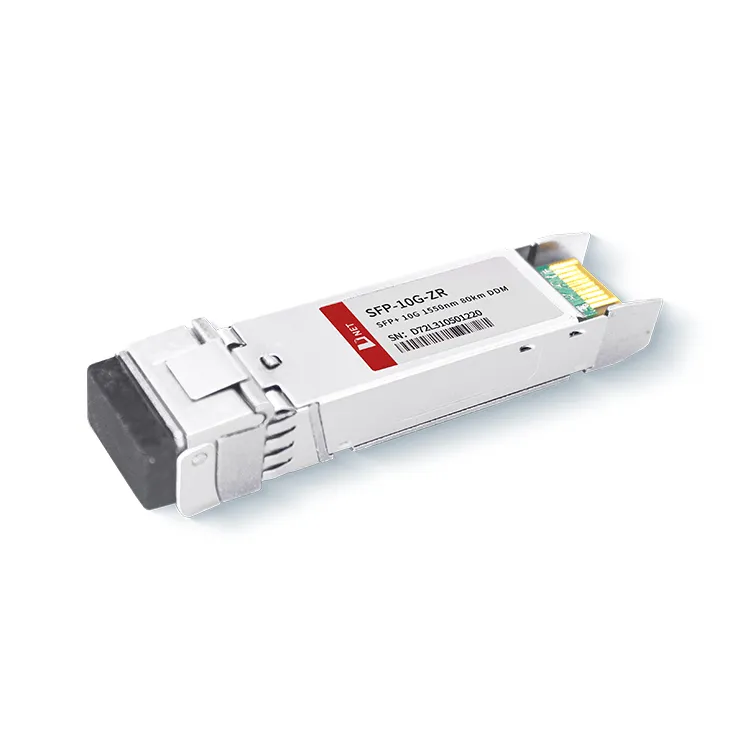

Μονάδα πομποδέκτη SFP+10G ZR 1550nm 80km
