Περιγραφή

Τεχνικές παράμετροι

Χαρακτηριστικά

● Ελάχιστη απώλεια εισαγωγής

● Εξαιρετική σταθερότητα σήματος

● Δυνατότητες μεταγωγής υψηλής ταχύτητας

● Ευρεία κάλυψη μήκους κύματος

● Ενεργειακά αποδοτική απόδοση

● Στιβαρή και συμπαγής σχεδίαση

Εφαρμογές

● Δοκιμή και παρακολούθηση δικτύου
● Πλεονασμός δικτύου οπτικών ινών
● Δρομολόγηση οπτικού σήματος

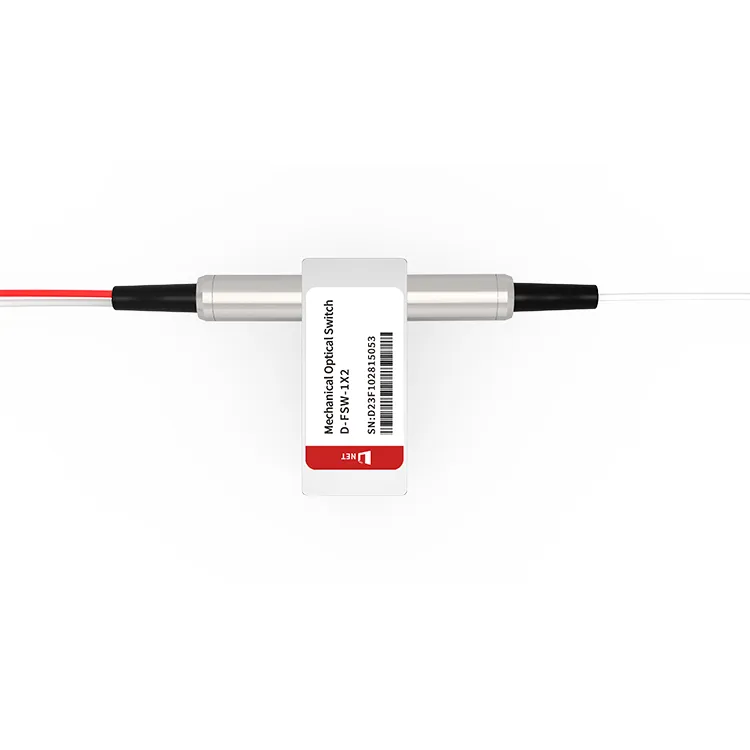

Δημοφιλείς Ετικέτες: 1X2 OPTO Mechanical Optical Switch, Κίνα 1X2 OPTO Mechanical Optical Switch Κατασκευαστές, προμηθευτές, εργοστάσιο

Προδιαγραφές

Μήκος κύματος λειτουργίας	1260~1620nm(SM) 850 nm (MM)	Απώλεια εισαγωγής	Μικρότερο ή ίσο με 1.0dB
Απώλεια εξαρτώμενης από το μήκος κύματος	Μικρότερο ή ίσο με 0,25dB	Απώλεια που εξαρτάται από την πόλωση	Μικρότερο ή ίσο με 0,05dB
Απώλεια που εξαρτάται από τη θερμοκρασία	Μικρότερο ή ίσο με 0,20dB	Απώλεια επιστροφής	SM Μεγαλύτερο ή ίσο με 50dB MM Μεγαλύτερο ή ίσο με 30dB
Cross Talk	SM Μεγαλύτερο ή ίσο με 55dB MM Μεγαλύτερο ή ίσο με 35dB	Ώρα εναλλαγής	Λιγότερο ή ίσο με 8 ms
Επαναληψιμότητα	Μικρότερο ή ίσο με ±0,02dB	Αντοχή	Μεγαλύτερο ή ίσο με 107 φορές
Τάση λειτουργίας	3 ή 5 V	Τύπος διακόπτη	Μη μανδαλώσιμο/μανδάλωμα
Θερμοκρασία λειτουργίας	-20~-70 βαθμοί	Θερμοκρασία αποθήκευσης	-40~-85 βαθμοί
Οπτική Ισχύς	Λιγότερο ή ίσο με 500 mW	Διάσταση	27.0Μ×12.0Π×8,2 Υ mm

Ρυθμίσεις καρφίτσας

Τύπος	Οπτική διαδρομή	Ηλεκτρική κίνηση				Αισθητήρας κατάστασης
1×2	Οπτική διαδρομή	Καρφίτσα 1	Pin5	Pin6	Pin10	Καρφίτσωμα 2-3	Καρφίτσωμα3-4	Καρφίτσωμα7-8	Καρφίτσωμα 8-9
Κλείδωμα	P1-P2	--	--	GND	V＋	Κοντά	Ανοιχτό	Ανοιχτό	Κοντά
Κλείδωμα	P1-P3	V＋	GND	--	--	Ανοιχτό	Κοντά	Κοντά	Ανοιχτό
Μη μανδάλωσης	P1-P2	--	--	--	--	Κοντά	Ανοιχτό	Ανοιχτό	Κοντά
Μη μανδάλωσης	P1-P3	V＋	--	--	GND	Ανοιχτό	Κοντά	Κοντά	Ανοιχτό

Μηχανικές διαστάσεις (Μονάδα:mm)

Οπτική διαδρομή

Πληροφορίες Παραγγελίας

FSW

-1X2-

-Μήκος κύματος-

-Τύπος διακόπτη-

-Δυναμικό-

-Τύπος ινών-

-Πακέτο-

-Μήκος ίνας-

-Σύνδεσμος-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Ειδική＝0

Κλείδωμα＝1

Μη μανδάλωσης＝2

ΜΙΝΙ Ασφάλιση＝3

ΜΙΝΙ Μη μανδάλωμα＝4

Ειδική＝0

3V=3

5V=5

Ειδική＝0

SM28=1

50/125=5

62.5/125=6

Ειδική＝0

Γυμνές ίνες=1

σωλήνας 900um=3

Ειδική＝0

0.25m=1

0.5m=2

1.0m=3

Ειδική＝0

κανένα=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

Duplex LC=8

Ειδική＝0

FAQ

1. Τι είναι ο οπτο-μηχανικός διακόπτης
Α: Ένας οπτο-μηχανικός διακόπτης, που εναλλακτικά αναφέρεται ως ηλεκτρο-οπτικός διακόπτης ή οπτικός διακόπτης, εξυπηρετεί τον σκοπό της κατεύθυνσης ή εναλλαγής οπτικών σημάτων μεταξύ διαφόρων μονοπατιών ή καναλιών με επιλεκτικό τρόπο. Αυτό το επιτυγχάνει αλλάζοντας φυσικά τη θέση ενός οπτικού στοιχείου, όπως ένας καθρέφτης ή ένα πρίσμα, ελέγχοντας έτσι την κατεύθυνση της ροής του φωτός.

2. Τι είναι καλύτερος οπτικός ή μηχανικός διακόπτης;
Α: Η επιλογή μεταξύ οπτικών και μηχανικών διακοπτών εξαρτάται από διάφορους παράγοντες, συμπεριλαμβανομένων των ειδικών απαιτήσεων εφαρμογής, των περιορισμών προϋπολογισμού και των επιθυμητών χαρακτηριστικών απόδοσης. Σε εφαρμογές όπου η χαμηλή απώλεια εισαγωγής, η υψηλή αξιοπιστία και το μεγάλο εύρος ζώνης είναι κρίσιμα, οι οπτικοί διακόπτες μπορεί να είναι η προτιμώμενη επιλογή. Από την άλλη πλευρά, εάν η σχέση κόστους-αποτελεσματικότητας και η απλότητα είναι πιο σημαντικά, οι μηχανικοί διακόπτες θα μπορούσαν να είναι μια καλύτερη επιλογή.

3. Ποιοι είναι οι διαφορετικοί τύποι οπτικών διακοπτών
Α: Οι οπτικοί διακόπτες, που αναφέρονται επίσης ως οπτομηχανικοί διακόπτες, είναι συσκευές σχεδιασμένες να μεταδίδουν σήματα και να διαχειρίζονται τη ροή δεδομένων μέσω της χρήσης του φωτός. Σε αντίθεση με τους παραδοσιακούς μηχανικούς διακόπτες που βασίζονται σε φυσικές επαφές και μεταλλικά εξαρτήματα, αυτοί οι διακόπτες χρησιμοποιούν δέσμες φωτός για την ανίχνευση και την ανακατεύθυνση των σημάτων.
