Περιγραφή

Τεχνικές παράμετροι

Χαρακτηριστικά προϊόντος

●Υποστηρίζει ρυθμούς bit έως 25,78 Gbps

●Διαθέτει αποτύπωμα SFP+ με δυνατότητα άμεσης σύνδεσης

●Εξοπλισμένο με λέιζερ 1310nm DFB και φωτοδίοδο PIN, που επιτρέπει μετάδοση έως και 10 χλμ μέσω SMF

●Συμβατό με τις προδιαγραφές SFP+ MSA και SFF-8472, με υποδοχή LC διπλής όψης

●Συμβατό με RoHS

●Λειτουργεί με ένα μόνο τροφοδοτικό +3.3V

●Περιλαμβάνει ψηφιακή διαγνωστική παρακολούθηση σε πραγματικό χρόνο

●Εύρος θερμοκρασίας θήκης λειτουργίας: Τυπικός 0 βαθμός έως +70 μοίρες

Εφαρμογές

● 25GBASE-LR

Λεπτομέρειες προϊόντος

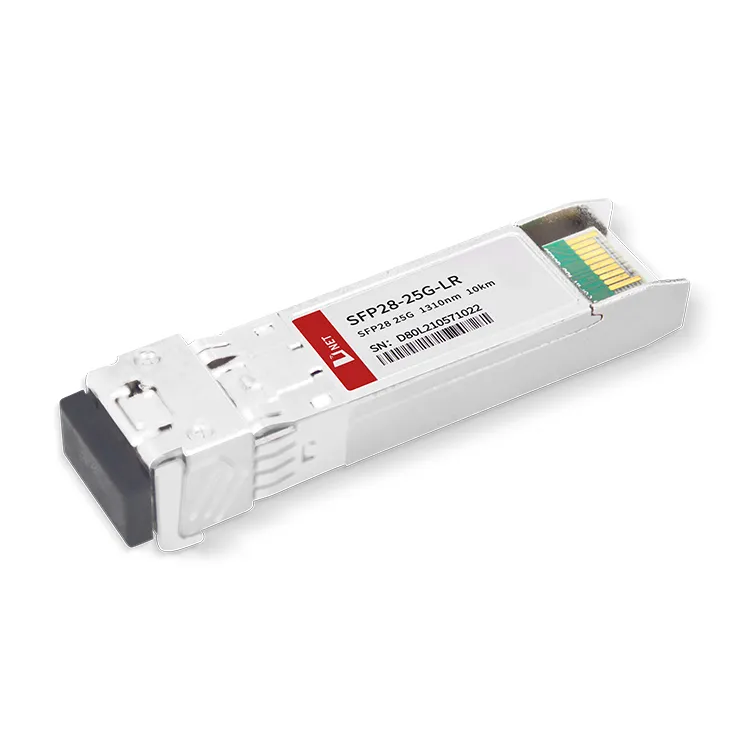

Οι πομποδέκτες SFP28 είναι μονάδες υψηλής απόδοσης, οικονομικά αποδοτικές, ικανές να υποστηρίζουν ρυθμό μετάδοσης δεδομένων 25,78 Gbps και να διευκολύνουν μια απόσταση μετάδοσης 10 χιλιομέτρων μέσω Fiber Single-Mode (SMF).

Αυτοί οι πομποδέκτες αποτελούνται από τρία βασικά στοιχεία: έναν πομπό λέιζερ DFB, μια φωτοδίοδο PIN που είναι ενσωματωμένη με έναν προενισχυτή trans-σύνθετης αντίστασης (TIA) και μια μονάδα ελέγχου MCU. Όλες οι μονάδες συμμορφώνονται με τα πρότυπα ασφαλείας λέιζερ Κατηγορίας Ι.

Δημοφιλείς Ετικέτες: SFP28 25Μονάδα πομποδέκτη G LR 10KM, Κίνα SFP28 25Κατασκευαστές μονάδων πομποδέκτη G LR 10KM, προμηθευτές, εργοστάσιο

Απόλυτες Μέγιστες Αξιολογήσεις

Παράμετρος	Σύμβολο	Ελάχ	Μέγ	Μονάδα
Τάση τροφοδοσίας	VCC	-0.5	4	V
Θερμοκρασία αποθήκευσης	Τσ	-40	+85	βαθμός
Υγρασία λειτουργίας	-	5	85	%

Συνιστώμενες συνθήκες λειτουργίας

Παράμετρος	Σύμβολο	Ελάχ	Τυπικός	Μέγ	Μονάδα
Θερμοκρασία θήκης λειτουργίας	Tc	0		+70	βαθμός
Τάση τροφοδοτικού	VCC	3.135	3.30	3.465	V
Ρεύμα τροφοδοσίας	ICC			400	μαμά
Ρυθμός δεδομένων			25.78		Gbps

Οπτικά και Ηλεκτρικά Χαρακτηριστικά

Παράμετρος		Σύμβολο		Ελάχ	Τυπικός	Μέγ	Μονάδα	Σημειώσεις
Πομπός
Κεντρικό μήκος κύματος			λc	1270	1310	1350	νμ
Φασματικό πλάτος (-20dB)			Δλ			1	νμ
Αναλογία καταστολής πλευρικής λειτουργίας			SMSR	30	-		dB
Μέση ισχύς εξόδου			P_έξω	-6		2	dBm	1
Αναλογία εξαφάνισης			ER	3.5			dB
Διαφορικό ταλάντευσης εισαγωγής δεδομένων			V_ΣΕ	180		850	mV	2
Διαφορική σύνθετη αντίσταση εισόδου			Z_ΣΕ	90	100	110	Ω
TX Απενεργοποίηση	Καθιστώ ανίκανο			2.0		VCC	V
TX Απενεργοποίηση	Καθιστώ ικανό			0		0.8	V
Σφάλμα TX	Σφάλμα			2.0		VCC	V
Σφάλμα TX	Κανονικός			0		0.8	V
Δέκτης
Κεντρικό μήκος κύματος			λc	1260		1600	νμ
Ευαισθησία δέκτη						-13.3	dBm	3,4
Υπερφόρτωση δέκτη						2	dBm	3,4
LOS De-Assert			ΛΟΣ_D			-15	dBm
LOS Διεκδίκηση			ΛΟΣ_A	-30			dBm
Υστέρηση LOS				0.5			dB
Διαφορικό ταλάντευσης εξόδου δεδομένων			V_έξω	300		900	mV	5
LOS			Ψηλά	2.0		VCC	V
LOS			Χαμηλός			0.8	V

Σημειώσεις:
1. Η οπτική ισχύς εκτοξεύεται στο SMF.
2. Είσοδος PECL, εσωτερικά συνδεδεμένη και τερματισμένη με AC.
3. Μετρήθηκε με δοκιμαστικό μοτίβο PRBS 231-1 @25,78Gps, BER μικρότερο ή ίσο με 5×10-5.
4. Μετρήθηκε με δοκιμαστικό μοτίβο PRBS 231-1 @10.3125Gps, BER μικρότερο ή ίσο με 1×10-12.
Τα bit 110.3 και τα bit 118.3 ελέγχουν τις λειτουργίες κλειδώματος του εσωτερικού χρονοδιακόπτη ή του CDR, η προεπιλεγμένη τιμή είναι "1".

5. Εσωτερικά AC-coupled.

Bit 110.3 του A2h	Bit 118.3 του A2h	Ρυθμός δεδομένων RX	Ποσοστό δεδομένων TX	Κατάσταση RX CDR	Κατάσταση του TX CDR
Υψηλό/1	Υψηλό/1	24.33G/25.78G	24.33G/25.78G	Επιλέξτε CDR	Επιλέξτε CDR
Υψηλό/1	Χαμηλή/0	24.33G/25.78G	9.95G/10.31G	Επιλέξτε CDR	Παράκαμψη CDR
Χαμηλή/0	Υψηλό/1	9.95G/10.31G	24.33G/25.78G	Παράκαμψη CDR	Επιλέξτε CDR
Χαμηλή/0	Χαμηλή/0	9.95G/10.31G	9.95G/10.31G	Παράκαμψη CDR	Παράκαμψη CDR

Πληροφορίες Παραγγελίας

Αριθμός ανταλλακτικού	Περιγραφή
SFP28-25G-LR	Πομποδέκτης SFP28 25 Gbps, Single Mode, 10km Reach

Συχνές ερωτήσεις

1. Μπορείτε να βάλετε το SFP+ σε μια θύρα SFP28;

Α: Ναι, αλλά όταν είναι συνδεδεμένος με τον πομποδέκτη SFP +, αυτή η θύρα μπορεί να υποστηρίξει ταχύτητες Internet μόνο έως και 10 Gbps.

2. Τι είναι το QSFP28 και το SFP28;

Α: Και τα δύο έχουν διαφορετικά μεγέθη και πρότυπα πρωτοκόλλου. Η μονάδα SFP28 ορίζεται ότι υποστηρίζει έναν ρυθμό μετάδοσης ενός οχήματος 25 GB και το QSFP28 υποστηρίζει τέσσερα κανάλια 25 Gbit/s με συνολικό ρυθμό μετάδοσης δεδομένων 100 G

3. Από ποια ταχύτητα υποστηρίζεται το SFP28;

Α: Η οπτική μονάδα SFP 28 έχει ρυθμό μετάδοσης 25 Gbps, χρησιμοποιώντας υποδοχή LC.
