Περιγραφή

Τεχνικές παράμετροι

Χαρακτηριστικά

● Λειτουργικός ρυθμός δεδομένων έως 25,78 Gbps
● Απόσταση μετάδοσης έως 10 χλμ
● Φωτοδίοδος και TIA Pin υψηλής ευαισθησίας
● Υποδοχή διπλής όψης LC
● Υποδοχή 20 ακίδων με δυνατότητα σύνδεσης με εν θερμώ
● Χαμηλή κατανάλωση ρεύματος<1 W
● Ευρύ εύρος θερμοκρασίας λειτουργίας -20 έως 70 μοίρες
● Μονό +3.3V±5% τροφοδοτικό
● Συμβατό με SFF-8472
● Πλήρως συμβατό με RoHS

Λεπτομέρειες προϊόντος

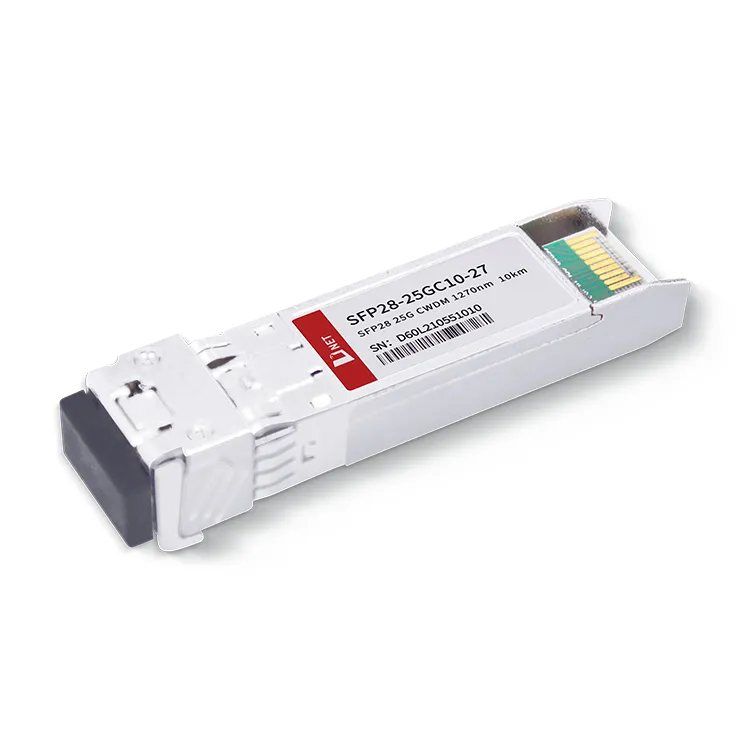

Η μονάδα 25G CWDM 1270nm 10KM της D-net χρησιμοποιεί λέιζερ CWDM DML και δέκτη PIN. Τόσο το κανάλι λήψης όσο και το κανάλι μετάδοσης ενσωματώνουν ένα ενσωματωμένο κύκλωμα CDR ικανό να υποστηρίζει μέγιστο ρυθμό έως 25,78 Gbps. Ο έγχρωμος οπτικός πομποδέκτης 25G 1270nm 10KM έχει σχεδιαστεί για να εξοικονομεί πόρους οπτικών ινών, μειώνοντας έτσι αποτελεσματικά το συνολικό λειτουργικό κόστος για τους παρόχους υπηρεσιών. Η μονάδα 25G 1270nm 10KM συμμορφώνεται με τα πρότυπα SFF-8472 και RoHS. Η μονάδα πομποδέκτη 25G SFP28 CWDM 10KM βρίσκει ευρεία εφαρμογή στη διασύνδεση κέντρων δεδομένων, στα δίκτυα οπτικής μετάδοσης χειριστή επικοινωνίας, στα δίκτυα backhaul ασύρματων σταθμών βάσης και σε σενάρια εταιρικού Ethernet.

Δημοφιλείς Ετικέτες: Μονάδα πομποδέκτη SFP28 CWDM 1270nm, Κίνα SFP28 CWDM 1270nm μονάδα πομποδέκτη κατασκευαστές, προμηθευτές, εργοστάσιο

Απόλυτες Μέγιστες Αξιολογήσεις

Παράμετρος	Σύμβολο	Μονάδα	Ελάχ	Μέγ
Εύρος θερμοκρασίας αποθήκευσης	Τσ	^oC	-40	85
Σχετική Υγρασία	RH	%	0	95
Μέγιστη τάση τροφοδοσίας	Vcc3	V	-0.5	4.0

Συνιστώμενες συνθήκες λειτουργίας

Παράμετρος	Σύμβολο	Μονάδα	Ελάχ	Τυπ	Μέγ
Εύρος θερμοκρασίας θήκης λειτουργίας	Tc	^oC	-20		70
Τάση τροφοδοτικού	Vcc	V	3.14	3.3	3.46
Ρυθμός bit	BR	Gb/s		25.78
Αναλογία σφαλμάτων bit	BER				5*10^-5
Μέγιστο υποστηριζόμενο μήκος συνδέσμου	L	χλμ			10

Ορισμός ηλεκτρικών λιμένων

Παράμετρος	Σύμβολο	Μονάδα	Ελάχ	Τυπ	Μέγ	Σημείωμα
Τάση τροφοδοσίας	V_CC	V	3.14	3.3	3.46
Κατανάλωση ρεύματος	P	mW			1000
Πομπός
Διαφορική σύνθετη αντίσταση εισόδου	R_ΣΕ	Ω		100
Swing εισαγωγής δεδομένων ενός άκρου	V_ΣΕ	mVp-p	90		450
Τάση απενεργοποίησης μετάδοσης	V_DIS	V	2		V_CCHOST
Τάση ενεργοποίησης μετάδοσης	V_EN	V	V_EE		V_EE+0.8
Τάση επιβεβαίωσης σφάλματος μετάδοσης	V_ΦΑ	V	2		V_CCHOST
Βλάβη μετάδοσης Αποεπιβεβαίωση τάσης	V_FDA	V	V_EE		V_EE+0.4
Δέκτης
Swing εξόδου δεδομένων ενός άκρου	V_OD	mVp-p	200		450
Σφάλμα LOS	V_LOSFT	V	2		V_CCHOST
LOS Normal	V_LOSNR	V	V_EE		V_EE+0.4

Οπτικά Χαρακτηριστικά

(Tc=0 έως 70 oC και Vcc= 3.14 έως 3,46V)

Παράμετρος	Σύμβολο	Μονάδα	Ελάχ	Τυπ	Μέγ	Σημείωμα
Ονομαστικό μήκος κύματος	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Μετατόπιση μήκους κύματος	Δλ	nm	-6.5		+6.5
Μέση ισχύς εξόδου	Παβ	dBm	-3		2
Φασματικό πλάτος (-20dB)	s	nm			1
Αναλογία εξαφάνισης	ER	dB	3.5
Αναλογία καταστολής πλευρικής λειτουργίας	SMSR	dB	30
Μέση ισχύς εκκίνησης του πομπού OFF	POFF	dBm			-30
Θόρυβος σχετικής έντασης	RIN	dB/Hz			-128
Κεντρικό μήκος κύματος	λC	nm	1260		1620
Ευαισθησία δέκτη (OMA)	RSENSE	dBm			-11.3	1
Υπερφόρτωση Δέκτη (OMA)	Pmax	dBm	2.2
Απώλεια οπτικής επιστροφής		dB			-26
LOS Assert	LOSA	dBm	-30
LOS De-Assert LOS	LOSD	dBm			-17
Υστέρηση LOS		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5dBm, PRBS 231-1 και BER καλύτερα ή ίσα με 5E-5.

Πληροφορίες Παραγγελίας

Αριθμός ανταλλακτικού	Περιγραφή
SFP28-25GC10-27	Οπτικός πομποδέκτης LC 25G CWDM 1270nm 10KM

FAQ

1. Τι είναι μια θύρα 25G SFP28;

Α: Η θύρα SFP28 της D-NET είναι για θύρα ταχύτητας 25G παρόμοιου μεγέθους με τη θύρα 10G SFP+.

2. Είναι το SFP28 Ethernet;

Α: Το Ethernet SFP28 είναι για πελάτες που αναπτύσσουν 25GbE, η μονάδα SFP28, που βασίζεται στη μορφή πακέτου του SFP+, υποστηρίζει το πρότυπο 25G Ethernet. Η συμβατότητα προς τα πίσω με 10 GbE παρέχει μια φυσική διαδρομή μετεγκατάστασης για πελάτες που χρειάζονται περισσότερο εύρος ζώνης.
