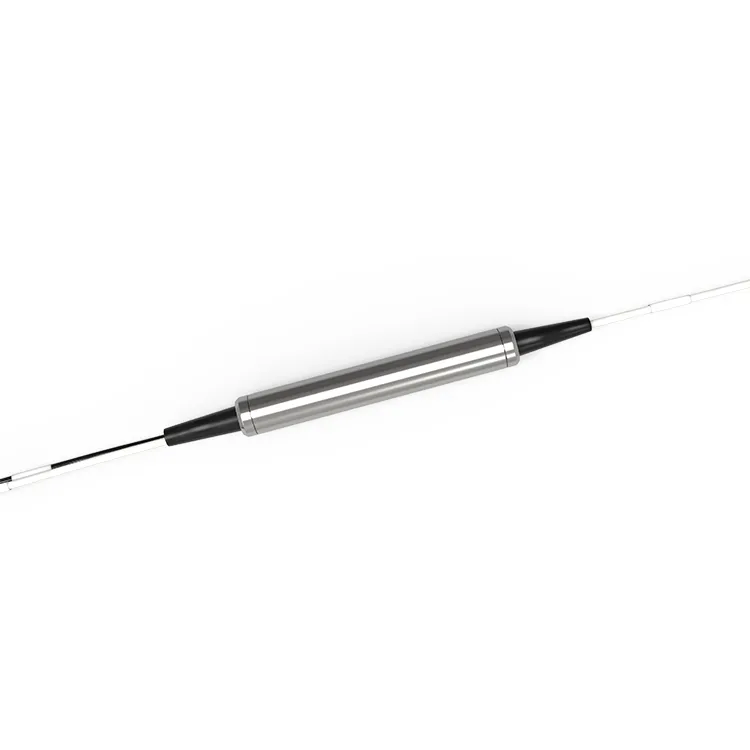

Φίλτρο FWDM TX1550 RX1310 1490 Παθητικό στοιχείο

Το FWDM είναι ένα κρίσιμο στοιχείο σε συστήματα οπτικών επικοινωνιών όπως τα δίκτυα οπτικών ινών στο σπίτι (FTTH) και τηλεπικοινωνιακών δικτύων. Επιτρέπει την αποτελεσματική μετάδοση δεδομένων σε μεγαλύτερες αποστάσεις με ελάχιστη υποβάθμιση του σήματος. Το σήμα TX στα 1550 nm χρησιμοποιείται συνήθως για επικοινωνία οπτικών ινών μεγάλων αποστάσεων λόγω του χαμηλότερου ρυθμού εξασθένησής του σε σύγκριση με τα μικρότερα μήκη κύματος. Τα σήματα RX στα 1310nm και 1490nm, από την άλλη πλευρά, χρησιμοποιούνται συνήθως σε παθητικά οπτικά δίκτυα (PONs) για μετάδοση μικρών έως μεσαίων αποστάσεων.

Αποστολή ερώτησής

Περιγραφή

Τεχνικές παράμετροι

Περιγραφή προϊόντος

Το παθητικό στοιχείο FWDM Filter TX1550 RX1310 1490 είναι ένα εξαιρετικά αποδοτικό και αξιόπιστο στοιχείο οπτικής επικοινωνίας που έχει σχεδιαστεί για να διαχωρίζει και να συνδυάζει μήκη κύματος με διαφορετικά επίπεδα ισχύος. Μέσω της εφαρμογής της τεχνολογίας οπτικού διαχωρισμού, διαιρεί τα σήματα σε διαφορετικά μήκη κύματος για μετάδοση, βελτιώνοντας έτσι την αποτελεσματικότητα της επικοινωνίας και διασφαλίζοντας πιο σταθερή μετάδοση δεδομένων. Αυτό ενισχύει σημαντικά τη συνολική απόδοση του συστήματος οπτικής επικοινωνίας. Βρίσκει εκτεταμένη χρήση σε οπτικούς ενισχυτές και εφαρμογές CATV.

Δημοφιλείς Ετικέτες: φίλτρο fwdm tx1550 rx1310 1490 παθητικό στοιχείο, Κίνα φίλτρο fwdm tx1550 rx1310 1490 παθητικό στοιχείο κατασκευαστές, προμηθευτές, εργοστάσιο

Προδιαγραφές προϊόντος

Μήκος κύματος	TX1550 RX1310/1490nm	Τεχνολογία	TFF (Φίλτρο λεπτής μεμβράνης)
Ζώνη πρόσβασης	1540~1650nm	Αντανάκλαση	1260~1360&1480~1500
Κυματισμός του Passband	Μικρότερο ή ίσο με 0,30dB	IL @ ζώνη διέλευσης	Μικρότερο ή ίσο με 0,60dB
Κυματισμός ζώνης ανάκλασης	Μικρότερο ή ίσο με 0,20dB	IL @ Αντανάκλαση	Μικρότερο ή ίσο με 0,40dB
Απομόνωση μετάδοσης (προσαρμογή καναλιού)	Μεγαλύτερο ή ίσο με 30dB	Απομόνωση μετάδοσης (χωρίς προσαρμογή καναλιού)	Μεγαλύτερο ή ίσο με 50dB
Απομόνωση ανάκλασης	Μεγαλύτερο ή ίσο με 15dB	Απώλεια που εξαρτάται από την πόλωση	Μικρότερο ή ίσο με 0.1dB
Διασπορά τρόπου πόλωσης	Μικρότερο ή ίσο με 0.2ps	Θερμική σταθερότητα	Μικρότερο ή ίσο με 0.005N
Κατευθυντικότητα	Μεγαλύτερο ή ίσο με 50dB	Απώλεια επιστροφής	Μεγαλύτερο ή ίσο με 45dB
Χειρισμός οπτικής ισχύος	Λιγότερο ή ίσο με 500 mW	Θερμοκρασία	Λειτουργία -40 έως 85 μοίρες Αποθήκευση -40 έως 85 μοίρες
Τύπος ινών	SMF-28ε	Διάσταση πακέτου	Χάλυβας ∮5,5 x L34mm ABS 90 * 20 * 10nm

Σημείωμα.
1) Όλες οι προδιαγραφές βασίζονται στις συσκευές χωρίς συνδέσμους και εγγυημένα για το μήκος κύματος, την πόλωση και τη θερμοκρασία.
2) Οι τιμές PMD και χρωματικής διασποράς είναι εγγυημένες από το σχεδιασμό.
3) Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Πληροφορίες παραγγελίας

FW	- Πακέτο	- Τύπος σύνδεσης	U/A	-55	- Τύπος ινών	-Μήκος ινών
	Σ: Χάλυβας	0: Δεν υπάρχει σύνδεση	U: UPC	55: 1550 nm	9: 0,9 χιλιοστά Ίνα	005: 0.5+/-0.1m
	Β: ABS BOX	1: LC	Α: APC		20:2,0 mm	01: 1.0+/-0.1m
	Άλλοι	2%3α SC			30:2,0 mm	άλλοι
		3%3α FC			Άλλοι
		4: Άλλοι

Συχνές ερωτήσεις

Ε: Τι σημαίνει FWDM TX 1550nm RX 1310 / 1490nm;

Α: Αυτή η συσκευή FWDM μπορεί να λάβει ένα σήμα 1310nm ή 1490nm και ταυτόχρονα να μεταδώσει ένα σήμα 1550nm. Ο σκοπός είναι η μετάδοση πολλαπλών σημάτων σε μία μόνο ίνα.

Ε: Ποιους ρυθμούς μεταφοράς δεδομένων υποστηρίζει το FWDM TX 1550nm RX 1310 / 1490nm;

Α: Η συσκευή υποστηρίζει διαφορετικούς ρυθμούς μετάδοσης δεδομένων, συμπεριλαμβανομένων των 1Gbps, 10Gbps, 40Gbps και 100Gbps κ.λπ.

Ε: Ποιος είναι ο ρόλος του FWDM TX 1550nm RX 1310 / 1490nm;

Α: Η συσκευή μπορεί να διαχωρίσει το σήμα των 1310nm ή 1490nm από το σήμα των 1550nm προκειμένου να μειώσει τις παρεμβολές μεταξύ των σημάτων και να βελτιώσει την ποιότητα του σήματος κατά τη μετάδοση.
