Χαρακτηριστικά
● Πακέτο SFP με δυνατότητα Hot-Pluggable
● Υποδοχή Duplex LC
● Πλέγμα ITU 10 GHz, ζώνη C
● Τροφοδοτικό :+3.3V
● Μεταλλικό κέλυφος, για μείωση των ηλεκτρομαγνητικών παρεμβολών
● Κατανάλωση ρεύματος<1.5W
● Εύρος θερμοκρασίας: 0~ 70 μοίρες
Λεπτομέρειες προϊόντος

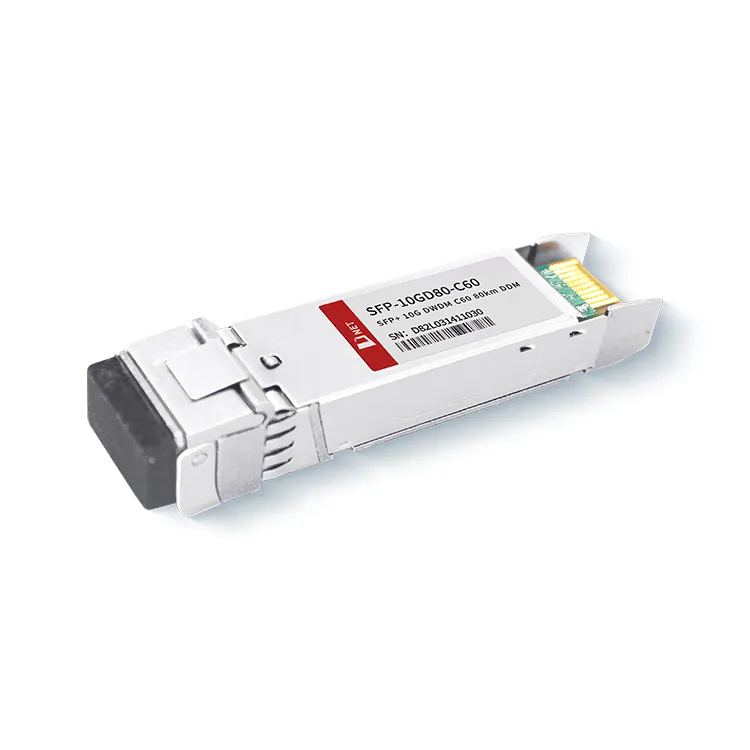

Ο οπτικός πομποδέκτης 10G DWDM 80KM C60 της D-net υποστηρίζει ρυθμούς bit που κυμαίνονται από 9,95 έως 11,3 Gb/s. Χρησιμοποιώντας την τεχνολογία DWDM, αυτός ο πομποδέκτης επιτρέπει την ταυτόχρονη μετάδοση πολλαπλών μηκών κύματος σε μία μόνο οπτική ίνα, ενισχύοντας έτσι τη χωρητικότητα του δικτύου και βελτιστοποιώντας τη χρήση του εύρους ζώνης. Η ονομασία C60 σημαίνει ότι η μονάδα λειτουργεί εντός της περιοχής μήκους κύματος της ζώνης C. Οι πομποδέκτες SFP+ DWDM 80KM C60 αναπτύσσονται συνήθως σε δίκτυα 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fiber Channel και DWDM.
Δημοφιλείς Ετικέτες: SFP+10G DWDM C60 80km, Κίνα SFP+10G DWDM C60 80km κατασκευαστές, προμηθευτές, εργοστάσιο
Απόλυτες Μέγιστες Αξιολογήσεις
|
Παράμετρος |
Σύμβολο |
Ελάχ. |
Τυπικός |
Μέγ. |
Μονάδα |
|
Θερμοκρασία αποθήκευσης |
TS |
-40 |
+85 |
βαθμός |
|
|
Θερμοκρασία λειτουργίας θήκης |
TA |
0 |
70 |
βαθμός |
|
|
Μέγιστη τάση τροφοδοσίας |
Vcc |
-0.5 |
4 |
V |
|
|
Σχετική Υγρασία |
RH |
0 |
85 |
% |
Ηλεκτρικά Χαρακτηριστικά
(TOP=0 έως 70βαθμός , VCC=3.135 έως 3.465 Volt)
|
Παράμετρος |
Σύμβολο |
Ελάχ. |
Τυπικός |
Μέγ. |
Μονάδα |
Σημείωμα |
|
Τάση τροφοδοσίας |
Vcc |
3.135 |
3.465 |
V |
||
|
Ρεύμα ανεφοδιασμού |
Icc |
450 |
mA |
|||
|
Κατανάλωση ρεύματος |
P |
1.5 |
W |
|||
|
Τμήμα πομπού |
||||||
|
Διαφορική αντίσταση εισόδου |
Rσε |
100 |
Ω |
1 |
||
|
Tx Input Single Ended DC Voltage Tolerance (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Διαφορική ταλάντευση τάσης εισόδου |
Vin, σελ |
180 |
700 |
mV |
2 |
|
|
Τάση απενεργοποίησης μετάδοσης |
VD |
2 |
Vcc |
V |
3 |
|
|
Τάση ενεργοποίησης μετάδοσης |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Τμήμα Δέκτη |
||||||
|
Ανοχή τάσης εξόδου ενός άκρου |
V |
-0.3 |
4 |
V |
||
|
Τάση διαφοράς εξόδου Rx |
Vo |
300 |
850 |
mV |
||
|
Χρόνος ανόδου και πτώσης εξόδου Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Σφάλμα LOS |
VΣφάλμα LOS |
2 |
VccΠΛΗΘΟΣ |
V |
5 |
|
|
LOS Normal |
VΚανόνας LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Οπτικές Παράμετροι
(TOP=0 έως 70βαθμός , VCC=3.135 έως 3.465 Volt)
|
Παράμετρος |
Σύμβολο |
Ελάχ. |
Τυπικός |
Μέγ. |
Μονάδα |
Σημείωμα |
|
Τμήμα πομπού |
||||||
|
Οπτικό μήκος κύματος-Τέλος ζωής |
λ |
X-100 |
X |
X+100 |
Μμ |
|
|
Οπτικό μήκος κύματος-Αρχή ζωής |
λ |
X-25 |
X |
X+25 |
Μμ |
|
|
Μέση Οπτική Ισχύς |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Απενεργοποίηση λέιζερ |
Ποφ |
-30 |
dBm |
|||
|
Αναλογία εξαφάνισης |
ER |
8.2 |
dB |
|||
|
Ποινή διασποράς πομπού |
TDP |
3.0 |
dB |
2 |
||
|
Θόρυβος σχετικής έντασης |
Ριν |
-128 |
dB/Hz |
3 |
||
|
Ανοχή απωλειών οπτικής επιστροφής |
20 |
dB |
||||
|
Τμήμα Δέκτη |
||||||
|
Κεντρικό μήκος κύματος |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Επιδόρπιο Los |
LOSD |
-24 |
dBm |
|||
|
Los Hysteresis |
LOSH |
0.5 |
dB |
|||
|
Παραφορτώνω |
Σάβ |
-7 |
dBm |
5 |
||
|
Αντανάκλαση δέκτη |
Rrx |
-12 |
dB |
|||
Πληροφορίες Παραγγελίας
|
Αριθμός ανταλλακτικού |
Περιγραφή |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 πομποδέκτης Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, Single mode |
FAQ
1. Τι είναι το DWDM SFP;
Α: Η οπτική μονάδα DWDM SFP ανήκει σε ένα είδος οπτικής μονάδας WDM. Ο πομποδέκτης SFP+ DWDM 80KM C60 υιοθετεί την τεχνολογία DWDM, η οποία χρησιμοποιεί διαφορετικά μήκη κύματος για να επαναχρησιμοποιήσει πολλαπλά οπτικά σήματα σε μια οπτική ίνα για τη μετάδοση δεδομένων.
2. Τι απαιτείται SFP για σύνδεση μεγάλων αποστάσεων;
A: Τα τυπικά SFP Single mode μπορούν να μεταδώσουν έως και 10 km, ενώ τα Extended Single mode SFP, έως και 80 km. Για μικρότερες αποστάσεις και φθηνότερη επιλογή, τα SFP πολλαπλών λειτουργιών είναι μια εξαιρετική λύση. Ένα τυπικό SFP πολλαπλών λειτουργιών μπορεί να μεταδώσει έως και 500 μέτρα, ενώ ένα εκτεταμένο SFP πολλαπλών λειτουργιών, έως και 2 χλμ.
