Highlight προϊόντος

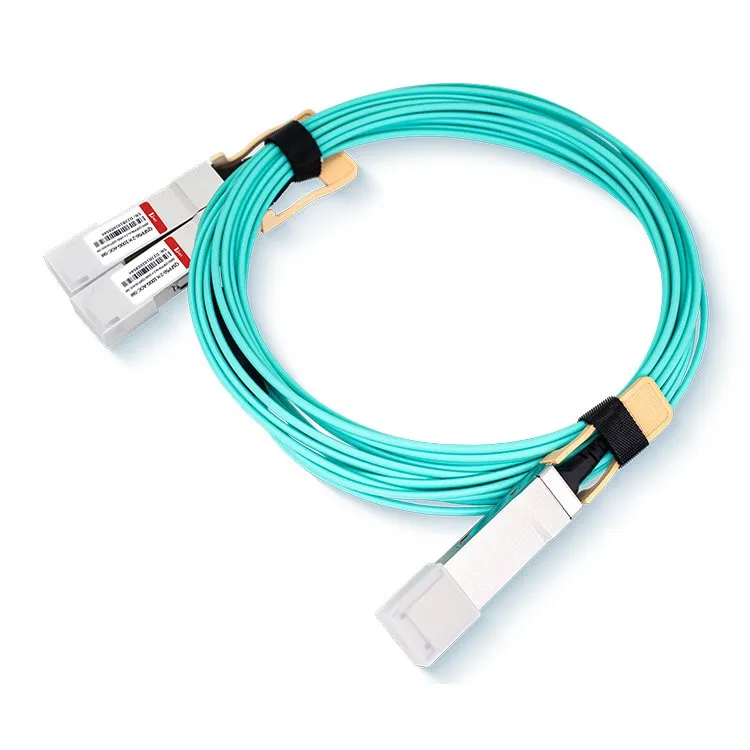

● Ενεργό οπτικό καλώδιο με διάσπαση από QSFP56 200G σε δύο QSFP28 100G
● Ρυθμός δεδομένων έως 53,125 Gbps ανά κανάλι διαμόρφωση PAM4
● Ενσωματωμένη συστοιχία VCSEL 850nm και συστοιχία PD
● Υλοποιήθηκε η λειτουργία DDM
● Δυνατότητα σύνδεσης εν ώρα λειτουργίας
● Χαμηλή απαγωγή ισχύος,<4W on 200G end, <3W on 100G end
● Εύρος θερμοκρασίας θήκης εμπορικής λειτουργίας: 0 βαθμοί έως 70 μοίρες
● Συμβατό με το ROHS2.0
Εφαρμογές
● Κέντρα δεδομένων και Δίκτυα Cloud
● Συστήματα InfiniBand HDR 200G
Δημοφιλείς Ετικέτες: QSFP56 200G to 2X100G breakout AOC Cable AOC, China QSFP56 200G to 2X100G breakout AOC Cable AOC κατασκευαστές, προμηθευτές, εργοστάσιο
Απόλυτες Μέγιστες Αξιολογήσεις
|
Προϊόν |
Modula tion |
Πρωτόκολλο |
Ονομαστικός συντελεστής |
Προδιαγραφές |
|||||
|
Συγκεντρωτικό (Gbps) |
Ηλεκτρικός Λωρίδες (Γκβοντ) |
σελ./λεπτό |
Υψηλή ταχύτητα Ηλεκτρικός |
Προ-FEC Μέγιστο BER |
Σύνδεσμος |
||||
|
200G τέλος |
ΠΑΜ4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI%7β%7β1%7δ%7δ |
1Ε-6 για InfiniBand HDR; 2.4E-4 για 200 GBAS Ε-SR4 |
0.5 ~ 100m |
|
|
Ανά 100 γρ τέλος |
ΠΑΜ4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI%7β%7β1%7δ%7δ |
|||
|
Παράμετρος |
Σύμβολο |
Μονάδα |
Ελάχ |
Μέγ |
|
|
Θερμοκρασία λειτουργίας θήκης |
Κορυφή |
βαθμός |
0 |
70 |
|
|
Εύρος θερμοκρασίας αποθήκευσης |
Τσ |
βαθμός |
-40 |
85 |
|
|
Σχετική Υγρασία |
RH |
% |
0 |
85 |
|
|
Τάση τροφοδοτικού |
VCC |
V |
-0.5 |
3.6 |
|
Συνιστώμενες συνθήκες λειτουργίας
|
Παράμετρος |
Σύμβολο |
Μονάδα |
Ελάχ |
Τυπ |
Μέγ |
|
|
Θερμοκρασία θήκης λειτουργίας Σειρά |
Τσα |
oC |
0 |
/ |
70 |
|
|
Τάση τροφοδοτικού |
Vcc |
V |
3.135 |
3.3 |
3.465 |
|
Ορισμός ηλεκτρικών λιμένων
|
Παράμετρος |
Σύμβολο |
Μονάδα |
Ελάχ |
Τυπ |
Μέγ |
Σημειώσεις |
|
Τάση τροφοδοσίας |
VCC |
V |
3.135 |
3.3 |
3.465 |
|
|
Κατανάλωση ρεύματος |
Η/Υ |
W |
4 |
200G τέλος |
||
|
3 |
100G τέλος |
|||||
|
Πομπός |
||||||
|
Διαφορική σύνθετη αντίσταση εισόδου |
ΡΙΝ |
Ω |
80 |
100 |
120 |
|
|
Swing Input Input Data |
VIN |
mVp-π |
90 |
500 |
||
|
Τάση απενεργοποίησης μετάδοσης |
VDIS |
V |
2 |
VCCHOST |
||
|
Τάση ενεργοποίησης μετάδοσης |
ΒΕΝ |
V |
ΒΕΕ |
VEE+0.8 |
||
|
Τάση επιβεβαίωσης σφάλματος μετάδοσης |
VFA |
V |
2 |
VCCHOST |
||
|
Βλάβη μετάδοσης Αποεπιβεβαίωση τάσης |
VFDA |
V |
ΒΕΕ |
VEE%7β%7β0%7δ%7δ.8 |
||
|
Δέκτης |
||||||
|
Swing εξόδου δεδομένων με ένα τέλος |
VOD |
mVp-p |
200 |
500 |
||
|
Σφάλμα LOS |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS Κανονικό |
VLOSNR |
V |
ΒΕΕ |
VEE%7β%7β0%7δ%7δ.8 |
||
|
Αναντιστοιχία διαφορικού τερματισμού |
% |
10 |
||||
|
Επικοινωνία IIC |
||||||
|
Συχνότητα ρολογιού IIC |
- |
KHZ |
/ |
100 |
400 |
|
|
τέντωμα του ρολογιού |
- |
μας |
/ |
/ |
500 |
|
Χάρτης μνήμης μονάδας
Συμβατό με CMIS αναθ. 4.0/ SFF8636
Πληροφορίες Παραγγελίας
|
Αριθμός ανταλλακτικού |
Περιγραφή |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 έως 2xQSFP28 SR2 AOC xxM |
Συχνές ερωτήσεις
1. Τι είναι το ενεργό οπτικό καλώδιο;
A: Ένα ενεργό οπτικό καλώδιο (AOC) είναι ένα καλώδιο μετάδοσης δεδομένων υψηλής ταχύτητας που ενσωματώνει τεχνολογία οπτικών ινών με ηλεκτρικά εξαρτήματα για να επιτρέπει τη μεταφορά σημάτων δεδομένων σε μεγάλες αποστάσεις. Χρησιμοποιείται συχνά σε εφαρμογές όπως κέντρα δεδομένων, υπολογιστές υψηλής απόδοσης και συστήματα δικτύωσης.
2. Ποια είναι η διαφορά μεταξύ ενεργών και παθητικών καλωδίων;
Α: Συνοπτικά, ενώ τόσο τα ενεργά όσο και τα παθητικά καλώδια εξυπηρετούν το σκοπό της μετάδοσης σημάτων, τα ενεργά καλώδια ενσωματώνουν ενσωματωμένα ηλεκτρονικά στοιχεία για την ενεργή διαχείριση και ενίσχυση του σήματος, ενώ τα παθητικά καλώδια βασίζονται αποκλειστικά στις εγγενείς ιδιότητες του αγώγιμου υλικού για τη μετάδοση σήματος .
3. Ποιο είναι το μέγιστο μήκος του ενεργού οπτικού καλωδίου;
Α: Το μέγιστο μήκος ενός ενεργού οπτικού καλωδίου μπορεί να ποικίλλει ανάλογα με παράγοντες όπως η ποιότητα του καλωδίου, ο ρυθμός δεδομένων και η συγκεκριμένη τεχνολογία που χρησιμοποιείται. Ωστόσο, τα ενεργά οπτικά καλώδια έχουν τη δυνατότητα να φτάσουν σε σημαντικά μεγαλύτερες αποστάσεις μετάδοσης σε σύγκριση με τα παθητικά καλώδια. Σε ορισμένες περιπτώσεις, τα ενεργά οπτικά καλώδια μπορούν να επιτύχουν αποστάσεις μετάδοσης έως και αρκετές εκατοντάδες μέτρα ή και χιλιόμετρα, ανάλογα με την τεχνολογία και την εφαρμογή. Είναι σημαντικό να σημειωθεί ότι το συγκεκριμένο μέγιστο μήκος θα εξαρτηθεί από τις προδιαγραφές του προϊόντος που παρέχονται από τον κατασκευαστή του ενεργού οπτικού καλωδίου.
