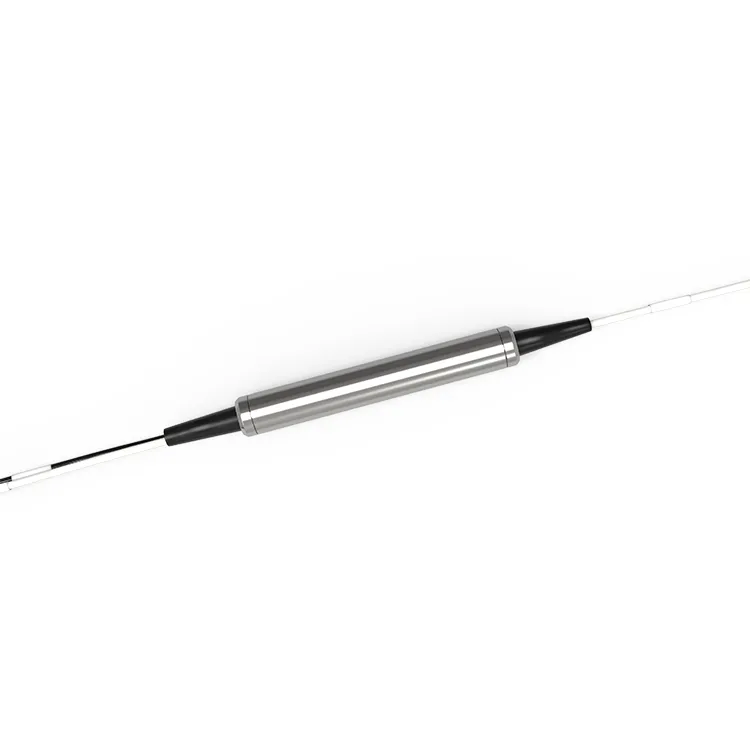

Στοιχείο φίλτρου OTDR 1625nm FWDM

Εξάρτημα OTDR FWDM 1625 της D-NET, με τεχνολογία TFF (Thin Film Filter), χαμηλή απώλεια εισαγωγής, με εξαιρετική αξιοπιστία και σταθερότητα. Τα φίλτρα OTDR 1625 είναι κατάλληλα για σύστημα παρακολούθησης γραμμής καλωδίων οπτικών ινών, OTDR.

Αποστολή ερώτησής

Περιγραφή

Τεχνικές παράμετροι

Περιγραφή προϊόντος

Το OTDR (Optical Time Domain Reflectometer) είναι μια τεχνολογία που χρησιμοποιείται για την ανίχνευση της ανάκλασης και της απώλειας σήματος σε ζεύξεις επικοινωνίας οπτικών ινών. Το FWDM OTDR 1625nm είναι ένα εξάρτημα φίλτρου που χρησιμοποιείται για το φιλτράρισμα οπτικών σημάτων μη μήκους κύματος 1625nm, κατάλληλο για την τεχνολογία FWDM, η οποία είναι μια τεχνολογία που μπορεί να μεταδώσει οπτικά σήματα πολλαπλών μηκών κύματος σε μία μόνο ίνα. Χρησιμοποιώντας το εξάρτημα OTDR FWDM 1625, μπορούμε να φιλτράρουμε σήματα άλλων μηκών κύματος κατά τη διάρκεια της δοκιμής και να εστιάσουμε μόνο σε σήματα του μήκους κύματος στόχου, βελτιώνοντας την ακρίβεια και την ακρίβεια της μέτρησης.

Εφαρμογές

● Οπτικοί ενισχυτές
● CATV
● OTDR

Δημοφιλείς Ετικέτες: Φίλτρο OTDR 1625nm Εξάρτημα FWDM, Κίνα Φίλτρο OTDR 1625nm FWDM Εξαρτήματα κατασκευαστές, προμηθευτές, εργοστάσιο

Προδιαγραφές προϊόντος

Μήκος κύματος	TX1625 RX1310/1490/1550nm	Τεχνολογία	TFF (Φίλτρο λεπτής μεμβράνης)
Ζώνη πρόσβασης	1600~1670nm	Αντανάκλαση	1260~1580
Κύμα ζώνης	Μικρότερο ή ίσο με 0,30dB	IL @ Passband	Μικρότερο ή ίσο με 0,60dB
Κυματισμός ζώνης ανάκλασης	Μικρότερο ή ίσο με 0,20dB	IL @ Reflection	Μικρότερο ή ίσο με 0,40dB
Απομόνωση μετάδοσης (προσαρμογή καναλιού)	Μεγαλύτερο ή ίσο με 30dB	Απομόνωση μετάδοσης (χωρίς προσαρμογή καναλιού)	Μεγαλύτερο ή ίσο με 50dB
Απομόνωση ανάκλασης	Μεγαλύτερο ή ίσο με 15dB	Απώλεια που εξαρτάται από την πόλωση	Μικρότερο ή ίσο με 0.1dB
Διασπορά τρόπου πόλωσης	Μικρότερο ή ίσο με 0.2 ps	Θερμική σταθερότητα	Μικρότερο ή ίσο με 0.005N
Κατευθυντικότητα	Μεγαλύτερο ή ίσο με 50dB	Απώλεια επιστροφής	Μεγαλύτερο ή ίσο με 45dB
Χειρισμός οπτικής ισχύος	Λιγότερο ή ίσο με 500 mW	Θερμοκρασία	Λειτουργία -40 έως 85 μοίρες Αποθήκευση -40 έως 85 μοίρες
Τύπος ινών	SMF-28ε	Διάσταση πακέτου	Χάλυβας ∮5,5 x L34mm ABS 902010nm

Σημείωμα.
1) Όλες οι προδιαγραφές βασίζονται στις συσκευές χωρίς συνδέσμους και εγγυώνται για το μήκος κύματος, την πόλωση και τη θερμοκρασία.
2) Οι τιμές PMD και χρωματικής διασποράς είναι εγγυημένες από το σχεδιασμό.
3) Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση

Πληροφορίες παραγγελίας

FW	- Πακέτο	- Τύπος σύνδεσης	U/A	-1625	- Τύπος ινών	-Μήκος ινών
	Σ: Χάλυβας	0: Δεν υπάρχει σύνδεση	U: UPC		9: 0,9 χιλιοστά Ίνα	005: 0.5+/-0.1m
	B: ABS BOX	1: LC	Α: APC		20:2,0 mm	01: 1.0+/-0.1m
	Άλλοι	2: SC			30:2,0 mm	άλλοι
		3: FC			Άλλοι
		4: Άλλοι

FAQ

Ε: Ποια είναι η λειτουργία ενός FWDM OTDR 1625nm;

Α: Η λειτουργία των φίλτρων OTDR 1625 είναι να επιτρέπουν τη μετάδοση πολλαπλών οπτικών σημάτων μέσω ενός μόνο καλωδίου οπτικών ινών, αυξάνοντας έτσι την αποτελεσματικότητα και την ταχύτητα μετάδοσης δεδομένων σε ένα δίκτυο.

Ε: Τι είναι το OTDR και πώς λειτουργεί;

A: Το OTDR (Optical Time Domain Reflectometer) είναι μια συσκευή που χρησιμοποιεί οπτικούς παλμούς για να μετρήσει το μήκος, την εξασθένηση και τα χαρακτηριστικά απώλειας ενός καλωδίου οπτικών ινών. Εκπέμπει έναν παλμό λέιζερ υψηλής ισχύος στην ίνα και στη συνέχεια μετρά το ανακλώμενο φως για να προσδιορίσει την κατάσταση του καλωδίου.
