Περιγραφή

Τεχνικές παράμετροι

Χαρακτηριστικά προϊόντος

●Συμβατό με το QSFP-DD MSA
●4 λωρίδες CWDM Σχεδίαση MUX/DEMUX
●100G Lambda MSA 400G-FR4 Συμμορφώνεται με τις προδιαγραφές
●Μέγιστη κατανάλωση ισχύος 10W
●Μετάδοση έως και 2km σε single mode fiber (SMF)με FEC
●Μονή τροφοδοσία +3.3V

●Βύσμα Duplex LC
●Καταγγελία RoHS

Εφαρμογές

●400G BASE-FR4 Ethernet
●Διασύνδεση Κέντρου Δεδομένων

●InfiniBand διασύνδεση
●Δικτύωση επιχειρήσεων

Δημοφιλείς Ετικέτες: 400g qsfp-dd fr4 2km οπτικός πομποδέκτης, Κίνα 400g qsfp-dd fr4 2km οπτικός πομποδέκτης κατασκευαστές, προμηθευτές, εργοστάσιο

Απόλυτες Μέγιστες Αξιολογήσεις

Παράμετρος	Σύμβολο	Ελάχ	Μέγ	Μονάδες
Θερμοκρασία αποθήκευσης Rάγχος	Tsrg	-40	+85	βαθμός
Τάση τροφοδοσίας	VCC	0	4	V
Σχετικός Υγρασία	RH	10% προς 90% μη συμπυκνωτικό

Συνιστώμενες συνθήκες λειτουργίας

Παράμετρος	Σύμβολο	Ελάχ	Μέγ	Μονάδες
Θερμοκρασία αποθήκευσης Rάγχος	Tsrg	-40	+85	βαθμός
Τάση τροφοδοσίας	VCC	0	4	V
Σχετικός Υγρασία	RH	10% προς 90% μη συμπυκνωτικό

Οπτικές προδιαγραφές πομπού

Πομπός Παράμετρος	Μονοπάτι	Ελάχ		Τυπικός		Μέγ		Μονάδες
Μέση ισχύς εκκίνησης ανά λωρίδα		-3.3				3.5		dBm
Συνολική Μέση ισχύς εκτόξευσης						9.3		dBm
Οπτική διαμόρφωση Dutter Πλάτος (OMA εξωτερικό), κάθε λωρίδα		-0.3				3.7		dBm
Διαφορά στην ισχύ εκτόξευσης μεταξύ οποιωνδήποτε δύο λωρίδες (OMA εξωτερικό)						4			dB
Μέση ισχύς εκκίνησης ανά λωρίδα @TX Off State						-20			dBm
Εκκινήστε το Power σε OMA εξωτερικό μείον TDECQ, κάθε λωρίδα για ER Μεγαλύτερο ή ίσο με 4,5dB για ER<4.5dB	-1.7 -1.6			dBm
Κλείσιμο ματιών πομπού και διασποράς για PAM4, κάθε λωρίδα					3.4		dB
Αναλογία εξαφάνισης			3.5				dB
Θόρυβος σχετικής έντασης (OMA)					-136		dB/Hz
Ποσοστό καταστολής πλευρικής λειτουργίας (SMSR)			30				dB
Ανοχή απωλειών οπτικής επιστροφής					17.1		dB
Αντανάκλαση πομπού					-26		dB
Ακρίβεια παρακολούθησης ισχύος εξόδου πομπού			-3		3		dB
TDECQ-10*log10(Ceq), κάθε λωρίδα					3.4		dB
Χρόνος μετάβασης πομπού					17		ΥΓ

Ηλεκτρικές προδιαγραφές υψηλής ταχύτητας

Παράμετρος	Ελάχ	Τυπικός	Μέγ	Μονάδες Σημειώσεις
Χαρακτηριστικά ηλεκτρικής εξόδου δέκτη στο ΤΡ4
Ρυθμός σηματοδότησης ανά λωρίδα		26.5625		GBd
Έξοδος AC κοινής λειτουργίας τάση (RMS)			17.5	mV
Διαφορική τάση εξόδου κορυφής σε κορυφή			900	mV
Κοντά στο τέλος ESMW (Συμμετρία ματιών πλάτος μάσκας)		0.265		Διεπαφή χρήστη
Κοντά στο τέλος Ύψος ματιού, διαφορικό	70			mV
Απώτερο ESMW (Συμμετρία ματιών πλάτος μάσκας)		0.2		Διεπαφή χρήστη
Άκρο Ύψος ματιού, διαφορικό	30			mV
Λόγος ISl πριν από τον δρομέα	-4.5		2.5	%
	9.5-0.37f			dB	%7β%7β0%7δ%7δ.%7β%7β1%7δ%7δ%7δGHz
	4.75-7.4καταγραφή 10 (f/14)			dB	%7β%7β0%7δ%7δ GHz
Κοινό με τη διαφορική λειτουργία	22-20(f/25.78)			dB	0.01-12.89 GHz
Κοινό με τη διαφορική λειτουργία	15-6καταγραφή 10 (f/25.78)			dB	12.%7β%7β1%7δ%7δ GHz
Αναντιστοιχία διαφορικού τερματισμού			10	%
Χρόνος μετάβασης (ελάχ. 20% έως 80%)	9.5			ΥΓ
Τάση κοινής λειτουργίας DC	-350		2850	mV
Ηλεκτρικός πομπός χαρακτηριστικό εισόδουs στο TP1
Ρυθμός σηματοδότησης, ανά λωρίδα		26.5625		GBd
Διαφορική ανοχή τάσης εισόδου pk-pk	900			mV
	9.5-0.37f			dB	%7β%7β0%7δ%7δ.%7β%7β1%7δ%7δ%7δGHz
	4.%7β%7β1%7δ%7δ.4λόγω 10 (f/14)			dB	%7β%7β0%7δ%7δ GHz
	22-20(f/25.78)			dB	0.01-12.89 GHz
	15-6καταγραφή 10 (f/25.78)			dB	12.%7β%7β1%7δ%7δ GHz
Αναντιστοιχία διαφορικού τερματισμού			10	%
Δοκιμή εισαγωγής υπό πίεση	Ανά Ενότητα 120E.3.4.1 IEEE802.3bs
Εύρος ανοχής τάσης ενός άκρου	-0.4		3.3	V
Τάση κοινής λειτουργίας	-350		2850	mV

Πληροφορίες Παραγγελίας

Αριθμός ανταλλακτικού	Περιγραφή

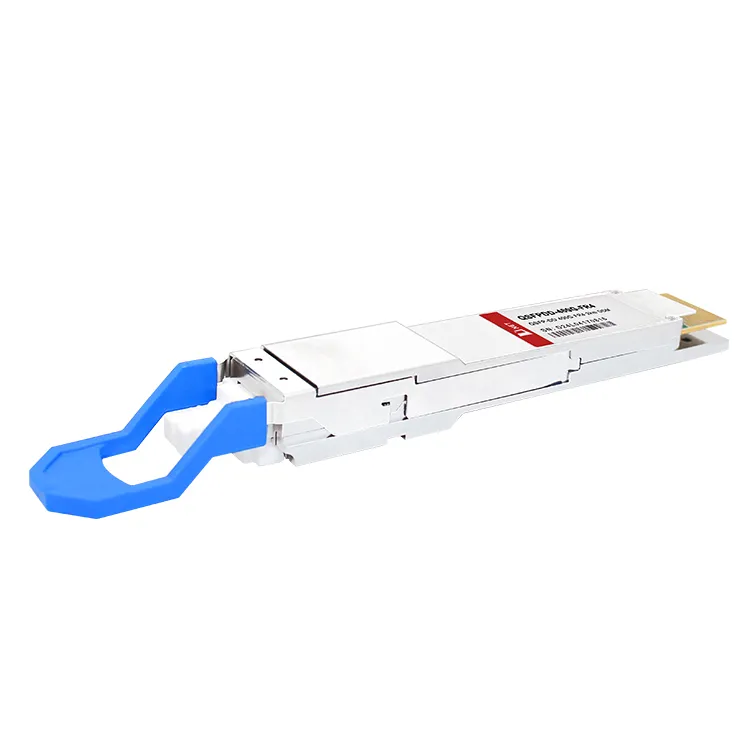

QDD-400G-FR4	Οπτικός πομποδέκτης 400G QSFP-DD FR4

Συχνές ερωτήσεις

Ε: Το 400G QSFP-DD FR4 υποστηρίζει hot-plugging;

Α: Ναι, το 400G QSFP-DD FR4 υποστηρίζει hot-plugging, πράγμα που σημαίνει ότι μπορεί να αποσυνδεθεί και να επανασυνδεθεί ενώ το σύστημα εξακολουθεί να λειτουργεί χωρίς να προκληθεί ζημιά στη μονάδα ή στο σύστημα.

Ε: Πόσο μακριά μπορεί να μεταδώσει δεδομένα το 400G QSFP-DD FR4;

Α: Η ικανότητα απόστασης μετάδοσης ενός QSFP-DD FR4 400G ποικίλλει ανάλογα με τον τύπο του καλωδίου οπτικών ινών που χρησιμοποιείται, αλλά γενικά υποστηρίζει αποστάσεις έως και 2 χιλιόμετρα.

Ε: Πώς μεταδίδεται το 400G QSFP-DD FR4;

Α: Η μονάδα μετατρέπει 8 κανάλια ηλεκτρικών δεδομένων εισόδου 50 Gb/s (PAM4) σε 4 κανάλια οπτικών σημάτων CWDM και τα πολυπλέκει σε ένα μόνο κανάλι για οπτική μετάδοση 400 Gb/s. Από την πλευρά του δέκτη, η μονάδα αποπολυπλέκει οπτικά ένα Οπτική είσοδος 400 Gb/s σε 4 κανάλια οπτικών σημάτων CWDM και τα μετατρέπει σε 8 κανάλια δεδομένων ηλεκτρικής εξόδου 50Gb/s (PAM4).
