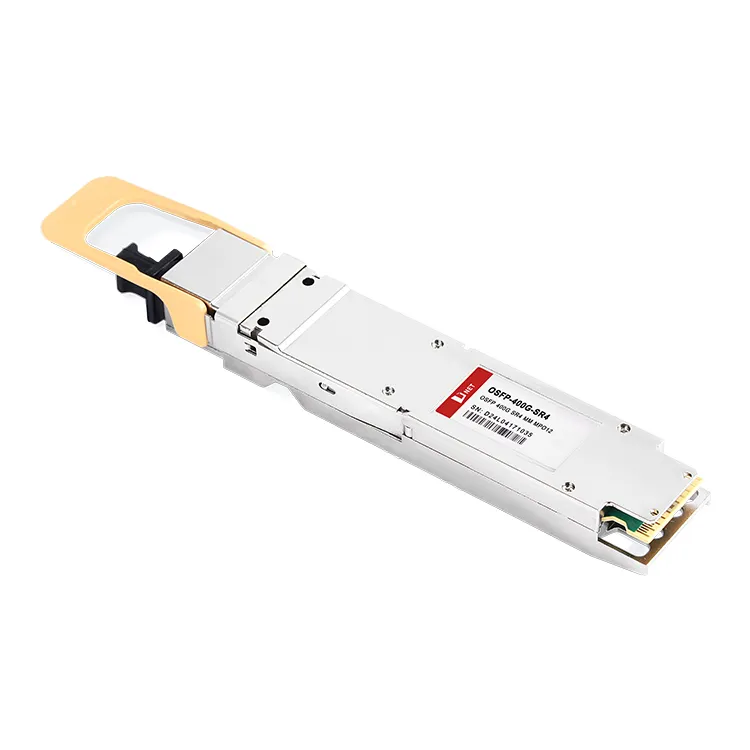

Χαρακτηριστικά Προϊόντος
OSFP Serial Optical Διεπαφή
●Ηλεκτρική διασύνδεση 4x100G PAM4 400GAUI-4 ανανεωμένη
● Ενεργό οπτικό καλώδιο
●Συστοιχίες VCSEL 4 καναλιών και συστοιχίες ανιχνευτή φωτογραφιών PIN 4 καναλιών
●Μέγιστο μήκος συνδέσμου 60m στο OM3 ή 100m στο OM4
Συμβατό με OSFP MSA
●Συντελεστής μορφής OSFP Hot Pluggable
● Συμβατό με τις προδιαγραφές μονάδας OSFP Rev 5.0
●Συμβατό με το CMIS 5.2
Υποστήριξη Πρωτόκολλο
●Συμβατό με IEEE 802.3db
●Συμβατό με IEEE 802.3ck
Χαμηλός Κατανάλωση ενέργειας
●Λιγότερο από 8 W σε εύρος θερμοκρασίας από 0 έως 70 μοίρες
Εφαρμογές
● 400GBASE-SR4 400G Ethernet
●Κέντρο δεδομένων
Δημοφιλείς Ετικέτες: Οπτικός πομποδέκτης 400g osfp sr4 mm mpo12, Κίνα οπτικός πομποδέκτης 400 g osfp sr4 mm mpo12 κατασκευαστές, προμηθευτές, εργοστάσιο
Απόλυτες Μέγιστες Αξιολογήσεις
|
Παράμετρος |
Σύμβολο |
Ελάχ |
Μέγιστη |
Μονάδα |
|
Θερμοκρασία αποθήκευσης |
Τσ |
-40 |
85 |
.C |
|
Θήκη Λειτουργίας Tempeαναλογία |
Μπλουζα |
0 |
70 |
.C |
|
Συγγενής Υγρασία (χωρίς συμπύκνωση) |
RH |
15 |
85 |
% |
|
Τάση τροφοδοσίας |
VCC |
-0.5 |
3.6 |
V |
|
Κατώφλι ζημίας δέκτη, ανά λωρίδα |
PRdmg |
5 |
dBm |
Προτεινόμενες συνθήκες λειτουργίας
|
Παράμετρος |
Σύμβολο |
Ελάχ |
Μέγιστη |
Μονάδα |
|
Θερμ. θήκης λειτουργίαςΔιαγραφή |
Μπλουζα |
0 |
70 |
.C |
|
Συγγενής Υγρασία (χωρίς συμπύκνωση) |
RH |
15 |
85 |
% |
|
Τάση τροφοδοτικού |
Vcc |
3.135 |
3.465 |
V |
|
Σύνολο Κατανάλωση ενέργειας |
Pc |
- |
8 |
W |
|
Ρεύμα ανεφοδιασμού ανά τέλος |
2.55 |
A |
||
|
Κομμάτι Τιμή |
ΜΡ |
425 |
Gbps |
|
|
Μήκος ινών ενεργοποιημένο ΟΜ3 ΑΚΧΑ |
60 |
m |
||
|
Μήκος ινών ενεργοποιημένο ΟΜ4 MMF |
100 |
m |
||
|
I2C Ρολόι Συχνότητα |
0 |
400 |
kHz |
Σημειώσεις:
1. Υπό συνθήκες τάσης τροφοδοσίας λειτουργίας 3.465V και θερμοκρασία θήκης 70 μοιρών
Οπτική διεπαφή πομπού
|
Παράμετρος |
Σύμβολο |
Ελάχ |
Τυπικός |
Μέγιστη |
Μονάδα |
|
|
Ρυθμός δεδομένων ανά λωρίδα |
ΔΡ |
53.125 |
GBd |
|||
|
Μορφή διαμόρφωσης |
ΠΑΜ4 |
|||||
|
Κεντρικό μήκος κύματος 1 |
λ |
840 |
860 |
868 |
nm |
|
|
Φασματικό πλάτος RMS |
σ |
0.6 |
νμ |
|||
|
Μέση ισχύς εκκίνησης, κάθε λωρίδα |
Παύλος |
-4.6 |
4 |
dBm |
||
|
Οπτική ισχύς OMA, κάθε λωρίδα, μέγ |
ΠΟΜΑ |
3.5 |
dBm |
|||
|
OMAouter, κάθε λωρίδα ελάχ |
μέγ. (TECQ, TDECQ)<1.8 dB |
μέγ. [-2.6, μέγ.(TECQ,TECQ) –4.4] |
dBm |
|||
|
1,8 < μέγιστο (TECQ, TDECQ) < 4,4 dB |
||||||
|
Κλείσιμο ματιών πομπού και διασποράς (TDECQ), κάθε λωρίδα |
TDECQ |
4.4 |
dB |
|||
|
Κλείσιμο ματιών πομπού για PAM4 (TECQ), κάθε λωρίδα |
TECQ |
4.4 |
dB |
|||
|
Αναλογία εξαφάνισης |
ER |
2.5 |
dB |
|||
|
Εκδρομή ισχύος πομπού, κάθε λωρίδα |
2.3 |
dBm |
||||
|
Ανοχή απωλειών οπτικής επιστροφής |
ORLT |
14 |
dB |
|||
|
Οπτική ισχύς για TX DISABLE |
-30 |
dBm |
||||
|
Περικυκλωμένο fluxb2 |
Μεγαλύτερο ή ίσο με 86% σε 19 μ.μ Λιγότερο ή ίσο με 30% σε 4,5 μ.μ |
|||||
Σημειώσεις:
1. Καθορίζεται σύμφωνα με την απόδοση του χρησιμοποιούμενου λέιζερ.
2. Μετρήθηκε σε ίνα τύπου A1a.2 ή τύπου A1a.3 ή A1a.4, 50 um, σύμφωνα με το IEC 61280-1-4
Οπτική διεπαφή δέκτη
|
Παράμετρος |
Σύμβολο |
Ελάχ |
Τυπικός |
Μέγιστη |
Μονάδα |
|
|
Ρυθμός δεδομένων ανά λωρίδα |
ΜΡ |
53.125 |
Gbd |
|||
|
Μορφή διαμόρφωσης |
ΠΑΜ4 |
|||||
|
Κεντρικό μήκος κύματος 1 |
λ |
842 |
885 |
948 |
νμ |
|
|
Όριο ζημίας |
5 |
dBm |
||||
|
Μέση ισχύς λήψης, κάθε λωρίδα |
-6.4 |
4 |
dBm |
|||
|
Λήψη ρεύματος, κάθε λωρίδα (OMAouter) |
dBm |
|||||
|
Αντανάκλαση του δέκτη |
Rr |
dB |
||||
|
Ευαισθησία δέκτη, κάθε λωρίδα1 |
RS=μέγιστο (-4.6, TECQ –6.4) |
dBm |
||||
|
Τεντωμένη ευαισθησία δέκτη, κάθε λωρίδα |
-2 |
dBm |
||||
|
Rx LOS |
Διεκδικώ |
-15 |
dBm |
|||
|
Απο-επιβεβαίωση |
-7.5 |
dBm |
||||
|
Υστέρηση |
0.5 |
5 |
dB |
|||
Σημειώσεις:
1. Η ευαισθησία του δέκτη είναι ενημερωτική και ορίζεται για έναν πομπό με τιμή TECQ. Μετρήθηκε με σήμα δοκιμής συμμόρφωσης στο TP3 για BER=2.4E-4 Pre-FEC.
Πληροφορίες Παραγγελίας
|
Αριθμός ανταλλακτικού |
Περιγραφή |
|
OSFP-400G-SR4 |
400G OSFP SR4,MPO12,100m, 850nm,MMF |
Συχνές ερωτήσεις
Ε: Τι είδους υποδοχές χρησιμοποιεί το 400G OSFP SR4;
Ε: Τι είδους ταχύτητες δεδομένων μπορεί να υποστηρίξει το 400G OSFP SR4;
