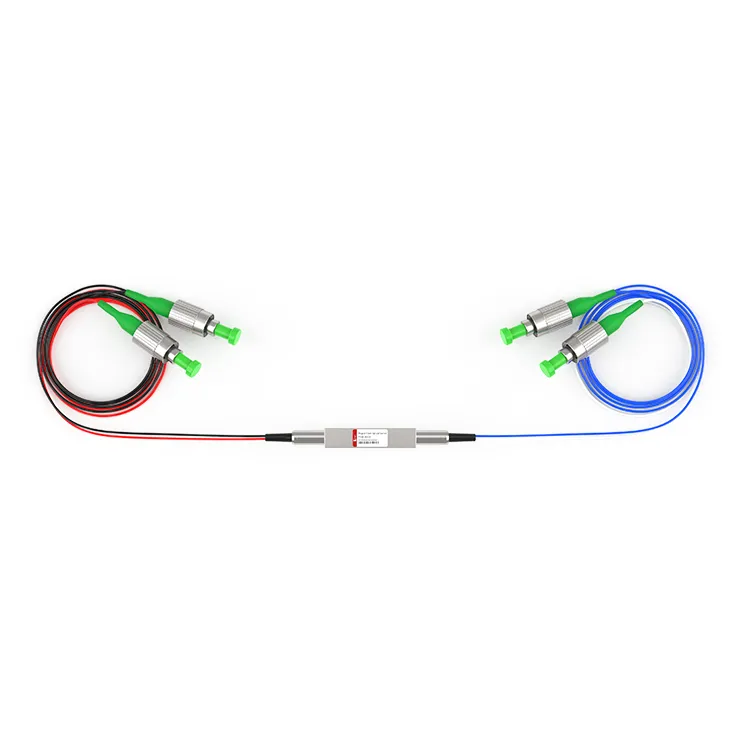

M2x2 Μαγνητικός-οπτικός διακόπτης

M2x2 Μαγνητικός-Οπτικός Διακόπτης
Ο μαγνητικός-οπτικός διακόπτης M2X2 έχει μη μηχανική διαμόρφωση και ενεργοποιείται από ηλεκτρικά σήματα ελέγχου. Ο διακόπτης έχει χαμηλή απώλεια εισαγωγής και μικρότερη από 1,2 dB, γεγονός που διασφαλίζει την ποιότητα μετάδοσης και τη σταθερότητα του οπτικού σήματος και βελτιώνει την απόδοση του συστήματος οπτικής επικοινωνίας.

Αποστολή ερώτησής

Περιγραφή

Τεχνικές παράμετροι

Λεπτομέρειες προϊόντος

Ο Magneto-Optical Switch χρησιμοποιείται ευρέως σε αεροδιαστημικό εξοπλισμό, συστήματα παρακολούθησης και ανίχνευσης συστημάτων, με εξαιρετικά σταθερή λειτουργία μανδάλωσης και υψηλή αξιοπιστία. Το D-NET είναι ένα εργοστάσιο που ειδικεύεται στην έρευνα και ανάπτυξη, παραγωγή και πωλήσεις εξοπλισμού και συσκευών επικοινωνίας οπτικών ινών, που μπορούν να παρέχουν υπηρεσίες OEM και οι μαγνητο-οπτικοί διακόπτες μπορούν να υποστηρίξουν προσαρμοσμένη παραγωγή.

Δημοφιλείς Ετικέτες: m2x2 μαγνητο-οπτικό διακόπτη, Κίνα m2x2 μαγνητο-οπτικό διακόπτη κατασκευαστές, προμηθευτές, εργοστάσιο

Προδιαγραφές Απόδοσης

Παράμετροι	Μονάδα	Προδιαγραφές
Εύρος μηκών κύματος	νμ	1520 ~ 1580
Μήκος κύματος δοκιμής	νμ	1550
Απώλεια εισαγωγής^{1, 2}	dB	Μικρότερο ή ίσο με 1,2
TDL	dB	Μικρότερο ή ίσο με 0.30
PDL	dB	Μικρότερο ή ίσο με 0.20
Απώλεια επιστροφής	dB	Μεγαλύτερο ή ίσο με 50
Στιχομυθία	dB	Αμφίδρομη Μεγαλύτερη ή ίση με 20
Στιχομυθία	dB	Μονής κατεύθυνσης Μεγαλύτερο ή ίσο με 35
Επαναληψιμότητα	dB	Μικρότερο ή ίσο με ±0.01
Χρόνος εναλλαγής	μας	Μικρότερο ή ίσο με 100
Διάρκεια παλμού	μας	Μεγαλύτερο ή ίσο με 200
Αντοχή	Κύκλοι	Μεγαλύτερο ή ίσο με 10 δισεκατομμύρια
Τύπος διακόπτη	ΝΑ	Κλείδωμα
Λειτουργικό Ρεύμα	μαμά	Μικρότερο ή ίσο με 200
Μέγιστη οπτική ισχύς	mW	Μικρότερο ή ίσο με 500
Θερμοκρασία λειτουργίας	βαθμός	-5 ~ +70
Θερμοκρασία αποθήκευσης	βαθμός	-40 ~ +85
Διάσταση	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Σημείωμα
1. Δοκιμή σε θερμοκρασία δωματίου και SOP.
2. Εξαιρουμένων των συνδέσεων, 0.2dB για ένα ζεύγος υποδοχών.

Μηχανικές διαστάσεις (Μονάδα:mm)

Ηλεκτρική κίνηση

Λειτουργικό Διάγραμμα

Πληροφορίες Παραγγελίας

FSW-M2x2-□-□-□-□-□-□-□

- □

Τύπος διακόπτη

Τύπος ινών

Δυναμικό

Μήκος κύματος

ΣωλήναςΤύπος

Ινα Μήκος

Συνδετήρας

Β: Αμφίδρομη

U: Μονής κατεύθυνσης

SM: SM, 9/125

Χ: Άλλοι

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

Χ: Άλλοι

250: 250 μμ

900: 900 μμ

Χ: Άλλοι

05: 0,5m±5cm

10: 1,0m±5cm

Χ: Άλλοι

OO: Κανένα

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

Χ: Άλλοι

Συχνές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του μαγνητο-οπτικού διακόπτη M2X2 και άλλων οπτικών διακοπτών;

Α: Ο μαγνητικός διακόπτης χρησιμοποιεί μαγνητικό πεδίο για να ρυθμίσει την εναλλαγή της οπτικής διαδρομής και έχει διαφορετική αρχή λειτουργίας και απόδοση από άλλους τύπους οπτικών διακοπτών, όπως ο μηχανικός διακόπτης ή ο ηλεκτροοπτικός διακόπτης.

Ε: Ο μαγνητικός-οπτικός διακόπτης M2X2 υποστηρίζει λειτουργία πολλαπλών λειτουργιών;

Α: Οι μαγνητο-οπτικοί διακόπτες 2X2 υποστηρίζουν συνήθως λειτουργία πολλαπλών λειτουργιών, κατάλληλοι για διαφορετικούς τρόπους απαίτησης μετάδοσης ινών, οι μαγνητο-οπτικοί διακόπτες D-NET μπορούν να υποστηρίξουν την προσαρμογή.
